如何正確操作繞線扎線機？

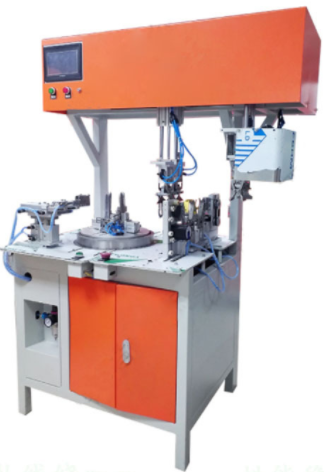

  全自動繞線扎線機這款機器，大小線通用兼容性比較強，小到USB線大到電源線，尤其適合線材種類較多的廠家。速度可到達2100條/小時，是手工的5－6倍。體積小不占地方。工作臺是按方便工人坐著作業設計的，大大降低員工疲勞強度，提高工作效率。本機采用可編程控制器（PLC）控制，人機界面操控?？稍O(shè)定巡航模式，只需按一次開關就可以一直不間斷的作業，擺脫了以往每操作一次就需要按一次開關的弊端。維修調整方便，設備故障時準確報警并顯示故障點。

一、繞線扎線機開機前的準備工作?

  繞線機開機前要仔細檢查繞線機工作臺上有無雜物，繞線機上的螺絲有無松動，電源開關有沒有連接好，漆包線的規格是否符合要求。確認合格才能開機。

　　二、繞線扎線機繞線機參數設置?，

  將控制臺上的紅色按鈕按箭頭所指方向轉動，繞線機開機并自動復位，此時要根據生產安排設置好繞線機參數。按微電腦控制器上的“設定”按鈕，依屏幕上的提示依次輸入“程序號”“線圈數”“線徑”“繞線匝數”“預停圈數”“起繞點”“繞線寬度”“過槽寬度”“停機角度”“繞線方向”等參數，最后按“確認”鍵確認，機器存入數據并自動復位，參數設置完成。接著調整微電腦控制器左側的繞線機工作方式，依次設定為“后端定位”、“標準排線”、“自動復位”，最后按“待機”鍵，機器自動復位進入自動繞線模式。?三、?空運行檢查?繞線機參數設置完成后，還不能馬上繞線，必須確認繞線機的設置完全符合要求才能繞線。先空車運行一遍，注意檢查繞線機的排線、繞線匝數、復位方式、停車位置等是否符合要求，如不符合要求，必須重復以上的步驟，重新調整，直至達到要求為止。

　　四、上線?

  將符合要求的漆包線盤平穩放置于托架上，罩上塑料套筒和筒蓋，線從筒蓋上的瓷嘴穿出，依次通過導線嘴、毛氈、導線輪、活動線架，最終從活動線架的銅輪引出。

　　五、繞線?

  將上好端子的線框架穿到繞線機的專用定位模上，漆包線纏在底線端子上，檢查漆包線有沒有出導線輪，如果一切正常，按下紅色“起動”鍵，開始繞線。如中間出現異常情況，要立即按下繞線機上的“停止”鍵，停機檢查，排除故障后，按“起動”鍵繼續繞線。?注意事項：?

     1、操作者一定要注意安全，機器開動后，手不能靠近轉動部分，需要調整時，必須先停機，后調整，調整完成后必須確認手已離開危險區域才可重新開機。

　　2、操作者工作時不能戴手套，衣袖不能太長，女操作工頭發長的要扎起或扎起后放在安全帽內。

　　3、繞好線后，要檢查底線和面線是否接在對應的端子上；底線和面線與端子接線處是否留有足夠松位；面線是否貼近線框架出線；線圈繞制有沒有出現錐形；表面有沒有碰傷或壓痕，確認合格后，將線圈放在周轉箱內，擺放時注意電源端子一定不能碰到線圈表面。裝滿一箱后，要在箱子上做好標識，防止混淆。

　　4、當線圈出現錐形或機器出現異常聲音時，操作者要立即停機并找設備維修人員檢修，不能擅作主張，以免造成材料的浪費及機器的損壞。
