端子機怎么調試？

1.電源開關（Power）：ON表示開啟端子機.

OFF表示關閉端子機電源.

2.照明燈(Light)：按下為開啟d端模具，重復為關閉.

3.計數器（Counter）:對端子機進行時,所使用的次數進行精確的計數.

4.歸零：對計數器進行清零.

5.指示燈:紅色表示手動；綠色表示自動.

6.自動/手動：自動與手動之間的切換.

7.手動向上：指示燈為紅色時,用手按住此鍵d端設置，滑塊向上移動.

8.手動向下：指示燈為紅色時,用手按住此鍵d端子設置，滑塊向下移動.

9.復位：當接通電源時d端子設置，機器未能正常工作，使用復位鍵,機器恢復正常工作.

注意事項：

1． 起動電源開關時扳手必須離開d端子設置。

2． 起動前沖頭必須調到最高點d端子設置。

3. 避免重壓幾個端子d端子設置。

4． 確認電壓是否正常（請裝穩壓器），確保機器壽命d端子設置。

5． 為了安全起見，確認雙手已離開機臺，方可起動電源操作d端子設置。

6． 當操作工調模時d端子設置，必須使機器處于手動狀態.(即指示燈為紅色）

故障排除與維修

A． 腳踏開關不良，換新d端子設置。

B． 出現連打請檢查接近開關d端子設置。

C． 保險絲熔斷，換新d端子設置。

D． 機械動作遲鈍，每日加黃油1-3次于滑塊(1孔與3滑動面)與模具（3孔）油孔d端子設置。機械工作環境溫度（-2°至50°）。

E． 馬達故障（冒煙，臭味），馬達180W整換，注意馬達電壓d端子設置。

F． 模具卡住d端子設置，無法上下滑動：

用扳手轉動主軸尾部螺絲，使主軸帶動滑塊上下滑動帶動沖頭，看上下鉚刀是否碰傷，刮傷端子卡住上刀d端子設置。

G． 刀模更換：

注意：更換刀模時，請將機器處于手動狀態d端子設置。

a) 模具整體高度調節：

松開沖頭壓緊螺絲d端子設置，用小圓棒轉動調節絲桿(圓周上共有六個等分孔)，順時針為上、逆時針為下(每轉動一個等分孔為0.25毫米)，調整沖頭至適當位置，然后鎖緊沖頭壓緊螺絲(即調節好線芯壓接高度).

b) 上內刀與上外刀落差調節：

PVC壓著高度微調節，松開上刀壓緊螺絲,拉出旋轉，由1-8共8個指標，數字越大，PVC刀片高度越下，每一指標高度相差0.1mmd端子設置。調至適當位(即調節好線皮壓接高度).

c) 送料部分調節：

1. 按上下鍵將滑塊移至最高點,松開送料桿固定座壓緊螺絲,旋轉送料調節絲桿(順時針往后,逆時針往前),將端子送至刀片中心.

2. 調節滑料片至適當位置即調節完畢.

異常保護與處理：

1.顯示代碼 代碼意義 處理方法

E_O 硬件保護 檢查有否短路,堵轉

E_OU 過壓 電源電壓過高

E_LU 欠壓 電源電壓過低

E_OH 驅動器過熱 檢查電箱排風口風扇是否停轉

打端子個數的調節方法:

按著機器面板上的”Spare”鍵4—8秒,出現程序號D001,按”Zero”(上調)和”Auto/Manu”(移位)組合將程序號調到D112,按一下”Spare”(確認),顯示”1”(連打端

子的個數),按”Zero”(上調)”或Star”(下調)調到要打端子的個數,再按一下”Spare”即可

模具發調試與安裝：

一、刀片的安裝

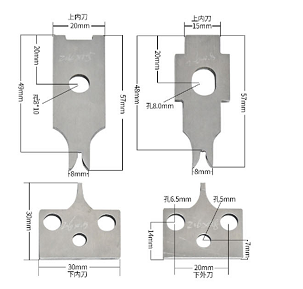

端子機的刀片一般有4片（上內刀、上外刀、下內刀、下外刀）

松開上刀螺絲與下刀螺絲后，將刀片放入上圖所示的位置（上下刀的內刀的開口比外刀的開口小，切勿將內刀與外刀放反）d端子設置。安裝上刀片時需注意觀察刀片的開口處，需根據您的端子及電線調節好上內刀與上外刀的落差，一般上外刀的開口需比上內刀的開口高出一些。然后重新鎖緊上下刀螺絲即完成刀片的安裝。裝刀片的時候刀片一定要對準，不要壓到2邊的其他東西，不然很容易打壞刀片。

刀片安將完畢后還需調整下刀模的前后位置，以保證上刀模被沖頭壓下時剛好與下刀模對齊d端子設置。首先將端子機調為手動模式，按“向下”或“向上”鍵使上刀緩緩落下，同時從右側面觀察上下刀是否對齊，如果不能對齊，您需要將下刀向里面推或向外面拉以使上下刀對齊。移動下刀位置的方法：松開上圖中的的固定螺絲即可前后移動。移動到合適的位置后鎖緊固定螺絲。

以上步驟完成后，還需調節沖頭的行程，使上刀片行至最低點時，上下刀之前的空隙剛好可以壓接您的端子d端子設置。如果只需微調上刀的行程，向外拉出下圖中的“落差微調”旋鈕，并旋轉旋轉旋鈕至合適位置即可。（原理：行程微調旋鈕是一個多面體，每一個面的高度均不相同，以此來調節行程）。如果需大幅增加或減小行程，需先松掉下圖中的“固定螺絲1”與“固定螺絲2”，然后用粗細合適的內六角扳手插入“行程調節的小孔內，逆時針旋轉即可增加行程（讓上刀片落得更低），順時針旋轉即可減小行程。（注：順時針與逆時針需從下向上看）

可一邊調節行程，一邊用手動模式按“向下”或“向上”按鈕使沖頭落至最低點，查看上刀與下刀之間的空隙，直至此空隙合適為止，然后鎖緊2個固定螺絲即可d端子設置。

將過料板重新放機器內，并使端子料帶穿過切刀孔 （如下圖所示），前后移動過料板，使端子的尾部緊貼切刀（目的是使上下刀閉合時剛好可以壓接到端子合適的位置）d端子設置。然后旋緊過料板固定螺絲即可。圖中的退料爪是用來控制電線放置的位置和退料，退料爪要貼近刀片位置，但是不能被刀片壓到，調節好退料爪的位置后，您可以每次放置電線時都讓線頭頂?shù)酵肆献?，大大提高工作效率和精度?/span>

至此，模具的調校工作巳全部完成，您可以將電線放入下圖所示的位置，以手動模式壓接一個端子看一下效果如何，如果效果不理想，可根據上面的說明再行調節d端子設置。如果效果很理想，您可以將機器切換到自動模式腳
